主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ16mm 行星減速箱(MD版)
概述

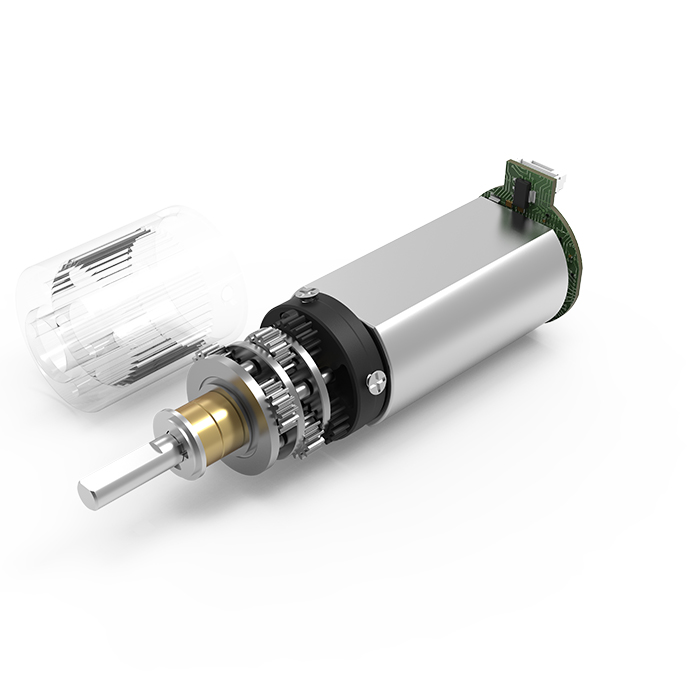

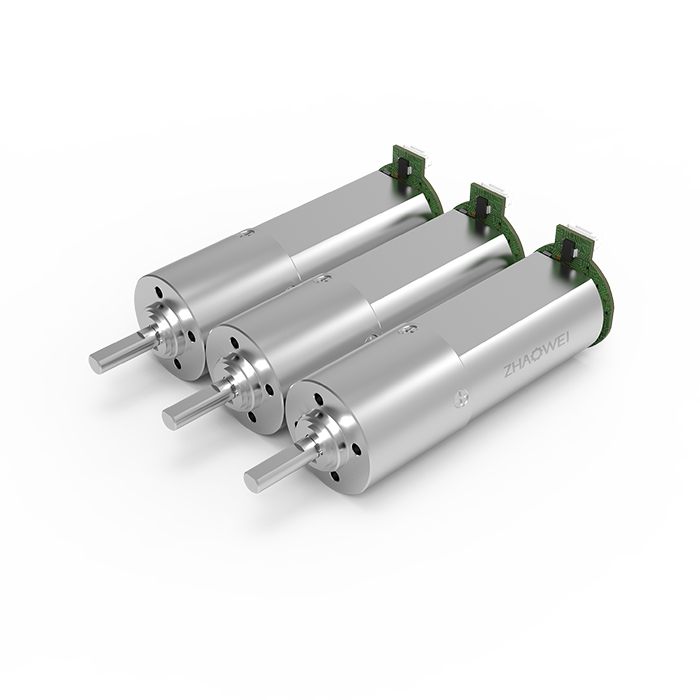

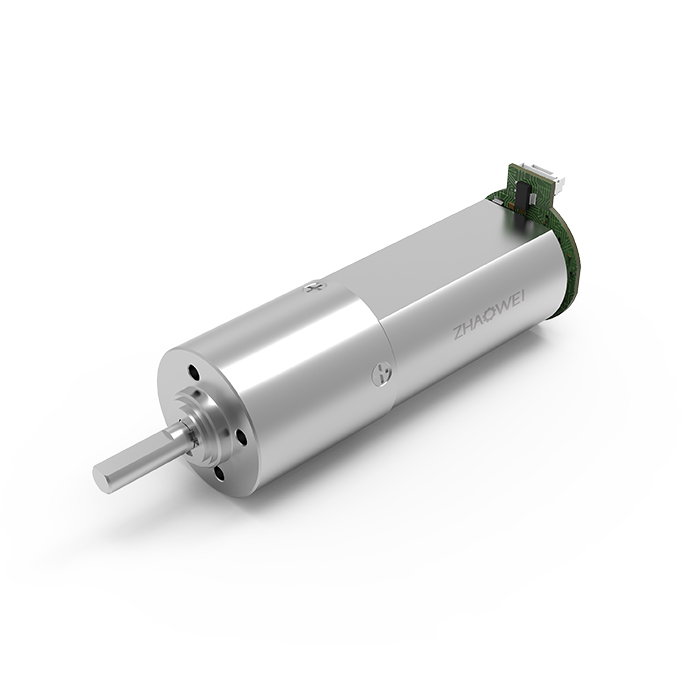

Φ16mm 行星減速箱(MD版)

產品型號:ZWBMD016016

直徑(mm):16

長度(mm):11.5~21.4

傳輸功率(W):2

額定容許力矩(Nm):0.5

環境溫度(℃):-30~70

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 2 2 2 2
最大瞬時傳輸功率(W) 5 5 5 5
額定容許力矩(Nm) 0.5 0.5 0.5 0.5
最大瞬時轉矩(Nm) 1.0 1.0 1.0 1.0
最大效率(%) 85 75 65 55
空載平均空回(°) 3 3 3 3
最大軸向動態載荷(N) 5 5 5 5
最大徑向載荷(離法蘭4mm處)(N) 5 5 5 5
齒輪箱長度L1(mm) 11.5 14.8 18.1 21.4

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBMD016016-4 5 1470.588235 85 1150 130 16 1.56912 38.4 5000 10000 4 11.5
ZWBMD016016-6 5 980.3921569 85 766.6666667 130 24 2.35368 5000 10000 6
ZWBMD016016-16 5 367.6470588 90 287.5 130 51.2 5.021184 41.7 5000 10000 16 14.8
ZWBMD016016-24 5 245.0980392 90 191.6666667 130 76.8 7.531776 5000 10000 24
ZWBMD016016-36 5 163.3986928 90 127.7777778 130 115.2 11.297664 5000 10000 36
ZWBMD016016-64 5 91.91176471 95 71.875 140 135 13.23945 45 5000 10000 64 18.1
ZWBMD016016-96 5 56.81818182 95 47.91666667 140 202.5 19.859175 5000 10000 96
ZWBMD016016-144 5 40.8496732 95 31.94444444 140 303.75 29.7887625 5000 10000 144
ZWBMD016016-216 5 27.23311547 95 21.2962963 140 455.625 44.68314375 5000 10000 216
ZWBMD016016-256 5 22.32142857 100 17.96875 150 524.288 51.41692416 48.3 5000 10000 256 21.4
ZWBMD016016-384 5 14.88095238 100 11.97916667 150 607.5 59.577525 5000 10000 384
ZWBMD016016-576 5 9.426847662 100 7.986111111 150 911.25 89.3662875 5000 10000 576
ZWBMD016016-864 5 6.613756614 110 5.324074074 150 1366.875 134.0494313 5000 10000 864
ZWBMD016016-1296 5 4.409171076 110 3.549382716 150 2050.3125 201.0741469 5000 10000 1296
*注:以上具體參數可根據客戶要求定制。

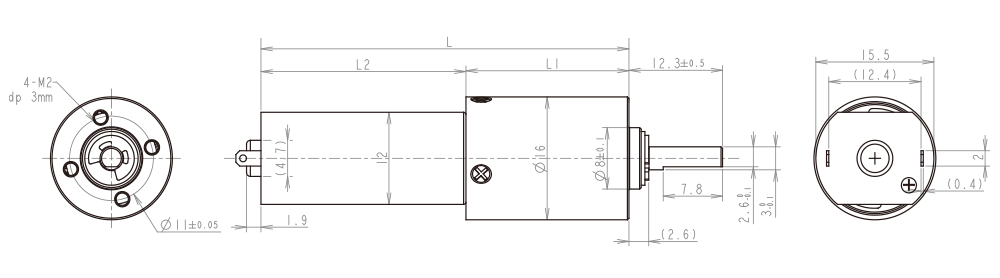

設計圖紙

熱門產品查看更多

  •  ZWBMD003003

      直徑3.4mm

      長度6~10.5mm

      額定容許力矩0.005NM

    查看詳情
  •  ZWBMD004004

      直徑4.3mm

      長度6.17~10.72mm

      額定容許力矩0.015NM

    查看詳情
  •  ZWBMD006006

      直徑6mm

      長度9.7~16.9mm

      額定容許力矩0.025NM

    查看詳情

資料下載

Φ16mm 行星減速箱(MD版)規格書
